7 寸 1024x600 MIPI 屏幕示例

2025-10-29

本示例演示如何从 BMP 图片文件读取数据，转换为 BGR888 格式，并通过 MIPI 接口在 LCD 屏幕上显示。

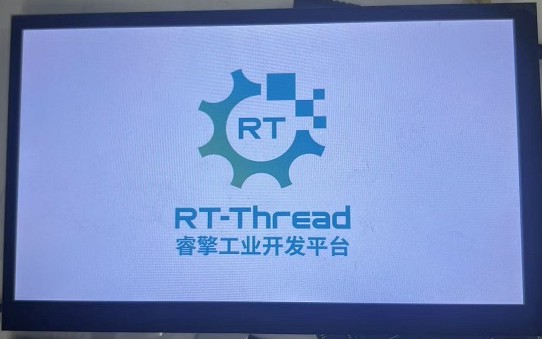

显示睿擎的 Logo 图像

本示例以睿擎（ruiching）的 Logo 为例，展示完整的图像显示流程：

读取 BMP 文件
转换为 BGR888 格式
初始化 LCD 控制器
开启背光
刷新帧缓冲（将图像显示到屏幕）

硬件连接

注意

必须在断电状态下进行连接操作。

开发板的 mipi 接口和显示屏的接口连接好，注意接口防呆设计，确保方向正确，轻轻锁紧连接器扣具。

创建工程点击展开

构建工程点击展开

固件下载点击展开

核心示例代码

准备 BMP 图片并将其转为 BGR888 格式

在将 BMP 图片显示到 MIPI 屏幕之前，必须确保图片数据正确，并转换为设备兼容的 BGR888 格式。

检查 BMP 文件是否损坏确认 BMP 文件以 0x4D42（即 "BM"）开头，否则文件可能损坏或格式错误。
检查位深度（Bits Per Pixel, BPP）本示例仅处理 24-bit（RGB888）BMP 文件。

bmp2bgr888.c
rt_err_t bmp_extract_bgr888(const rt_uint8_t *bmp_data, rt_uint8_t *img_buffer)
{
    ...

    if (header.bf_type != 0x4d42) // 检查位深度
    {
        ret = (-RT_EINVAL);
        rt_kprintf("[BMP] Invalid signature (got 0x%04X, expected 0x4D42)",
            header.bf_type);
        return ret;
    }

    if (info.bi_bitcount != 24) // 检查位深度
    {
        ret = (-RT_ENOSYS);
        rt_kprintf("[BMP] Error: Only 24-bit format supported (got %d-bit)\n",
            info.bi_bitcount);
        return ret;
    }
    ...
}

检查是否为倒向存储（Bottom-Up BMP）
- 高度值符号
- 正高度：表示图片数据从最后一行开始存储（需反向读取）。
- 负高度：表示数据从第一行开始存储（直接顺序读取）。

若为倒向存储，需翻转行序以适配帧缓冲。

转换为 BGR888 格式 BMP 通常存储为 RGB，但 MIPI 屏幕可能要求 BGR，需逐像素转换。

bmp2bgr888.c
rt_err_t bmp_extract_bgr888(const rt_uint8_t *bmp_data, rt_uint8_t *img_buffer)
{
    ...
    // 像素转化
    if (info.bi_height < 0)
    {
        info.bi_height = -info.bi_height;
        is_top_down = 1;
    }
    else
    {
        is_top_down = 0;
    }

    row_size = ((info.bi_width * info.bi_bitcount + 31) / 32) * 4;

    pixel_data = bmp_data + header.bf_offbits;

    for (y = 0; y < info.bi_height; y++)
    {
        src_y = is_top_down ? y : (info.bi_height - 1 - y);
        const rt_uint8_t *src_row = pixel_data + src_y * row_size;
        dst_row = img_buffer + y * info.bi_width * 3;

        for (x = 0; x < info.bi_width; x++)
        {
            if (info.bi_bitcount == 24)
            {
                // 像素转化
                dst_row[x * 3 + 0] = src_row[x * 3 + 0]; // B
                dst_row[x * 3 + 1] = src_row[x * 3 + 1]; // G
                dst_row[x * 3 + 2] = src_row[x * 3 + 2]; // R
            }
        }
    }
    ...
}

初始化 LCD 设备并显示图像

通过 RT-Thread 设备框架以可读写模式（RT_DEVICE_FLAG_RDWR）打开 LCD 设备。

使用 RTGRAPHIC_CTRL_GET_INFO 命令获取 LCD 的分辨率、像素格式、帧缓冲地址等关键参数，并打印调试信息

参数值	说明
pixel_format	像素格式（如 BGR888）
bits_per_pixel	位深度（如 24bpp）
pitch	每行字节数（含填充）
width，height	屏幕分辨率
framebuffer	帧缓冲地址
smem_len	帧缓冲总大小

通过 RTGRAPHIC_CTRL_SET_BRIGHTNESS 控制屏幕背光

背光值范围：0（完全关闭）到 100（最大亮度）。

硬件依赖：由于硬件背光由 GPIO 直接控制（非 PWM 调光），其行为已被驱动层抽象化。

参数值	硬件行为	说明
brightness = 0	GPIO 输出低电平	背光完全关闭
brightness > 0	GPIO 输出高电平	背光开启

将转换后的 BGR888 数据写入 LCD 的帧缓冲（info.framebuffer）。
通过 RTGRAPHIC_CTRL_RECT_UPDATE 通知 LCD 控制器刷新指定区域（全屏刷新）。

main.c
int main(void)
{
    ...

    device = rt_device_find("lcd");
    if (!device)
    {
        rt_kprintf("Can't find device lcd\n");
        return (-RT_ENOENT);
    }
    rt_kprintf("ok!\n");

    rt_device_init(device);
    rt_device_open(device, RT_DEVICE_FLAG_RDWR);
    rt_device_control(device, RTGRAPHIC_CTRL_GET_INFO, &info);

    rt_kprintf("    Graphic Device Information:\n");
    rt_kprintf("    pixel_format: %d\n", info.pixel_format);
    rt_kprintf("    bits_per_pixel: %u\n", info.bits_per_pixel);
    rt_kprintf("    pitch: %d bytes\n", info.pitch);
    rt_kprintf("    size: %dx%d\n", info.width, info.height);
    rt_kprintf("    framebuffer: %p\n", info.framebuffer);
    rt_kprintf("    smem_len: %lu\n", (rt_uint32_t)info.smem_len);

    rt_kprintf("Step 4 - Set backlight open. ok!\n");
    rt_device_control(device, RTGRAPHIC_CTRL_SET_BRIGHTNESS, &bright);

    rt_kprintf("Step 5 - Frame update. ok!\n");
    rt_memcpy(info.framebuffer, img_data, info.smem_len);
    rt_device_control(device, RTGRAPHIC_CTRL_RECT_UPDATE, RT_NULL);

    rt_free(img_data);

    return 0;
}
