概述

本文介绍如何在 睿擎工业开发平台 中创建并运行 UDP 服务端 示例工程，演示了如何通过标准 POSIX Socket 接口在嵌入式系统中搭建一个被动的 UDP 数据接收服务。

UDP 服务器简介

UDP 服务器（UDP Server） 是一种基于用户数据报协议（UDP）的被动通信服务。与 TCP 服务器不同，UDP 服务器不需要维持连接状态，它通过监听特定的端口，以“尽力而为”的方式接收来自任何 UDP 客户端发来的数据报。

引脚连接

为保证代码与实际操作一致，本示例在 TL3576-EVM 开发板上，请使用网线将主机与开发板连接起来：

构建与烧录

创建工程点击展开

1. 依次点击 “文件” -> “新建” -> "RT-Thread RuiChing App 项目"。



2. 在弹出新建向导中选择 开发版 、BSP: 、示例 、 调试器/下载器。选择好之后点击 “完成”。



3. 点击 “完成” 后，等待工程创建完成。



4. 创建完成。



构建工程点击展开

1. 单击工程使工程进入 Active-Debug 模式。



2. 点击工具栏上的构建按钮进行工程编译。



3. 构建成功后，会显示构建成功的信息。



固件下载点击展开

1. 固化驱动



2. 固化 APP



核心示例代码

• 套接字初始化与绑定

服务器首先创建 UDP 数据报套接字（SOCK_DGRAM），并将端口绑定到本地的任意地址（INADDR_ANY），进入被动监听状态以等待客户端数据。

udpserver_example.c

if ((sock = socket(AF_INET, SOCK_DGRAM, 0)) == -1)
{
    rt_kprintf("Create socket error\n");
    goto __exit;
}
// 设置套接字选项
server_addr.sin_family = AF_INET;
server_addr.sin_port = htons(_port);
server_addr.sin_addr.s_addr = INADDR_ANY;
rt_memset(&(server_addr.sin_zero), 0, sizeof(server_addr.sin_zero));

if (bind(sock, (struct sockaddr *)&server_addr,
    sizeof(struct sockaddr)) == -1)
{
    rt_kprintf("Unable to bind\n");
    goto __exit;
}

addr_len = sizeof(struct sockaddr);
rt_kprintf("UDPServer Waiting for client on port %d\n...", _port);

• 非阻塞数据接收与指令处理

通过 select 机制对套接字进行轮询，实现非阻塞读取。服务器支持通过接收特定指令（如 "exit"）来主动停止服务并释放资源。

udpserver_example.c

while (_is_running)
{
    FD_ZERO(&readset);
    FD_SET(sock, &readset);

    if (select(sock + 1, &readset, RT_NULL, RT_NULL, &timeout) == 0)
        continue;

    bytes_read = recvfrom(sock, recv_data, BUFSZ - 1, 0,
        (struct sockaddr *)&client_addr, &addr_len);
    if (bytes_read < 0)
    {
        rt_kprintf("Received error, close the connect.\n");
        goto __exit;
    }
    else if (bytes_read == 0)
    {
        rt_kprintf("Received warning, recv function return 0.\n");
        continue;
    }
    else
    {
        recv_data[bytes_read] = '\0';    // 接收数据

        rt_kprintf("Received data = %s\n", recv_data);

        if (strcmp(recv_data, "exit") == 0)
        {
            goto __exit;
        }
    }
}

运行示例

操作步骤

1. 将程序下载到开发板
2. 打开串口终端连接开发板
3. 配置开发板网络
4. 启动服务器程序
5. 输入 udpserver_example 命令

步骤 1：查看服务器 IP

在 windows cmd 中执行 ifconfig 命令，查看本机的 IP 地址、子网掩码及默认网关信息。

C:\Users\RTT>ipconfig
Windows IP 配置
以太网适配器 以太网 2:

连接特定的 DNS 后缀 . . . . . . . :
本地链接 IPv6 地址. . . . . . . . : fe80::cf98:15ca:965f:56b1%10
IPv4 地址 . . . . . . . . . . . . : 192.168.1.2
子网掩码  . . . . . . . . . . . . : 255.255.255.0
默认网关. . . . . . . . . . . . . : 192.168.1.1

步骤 2：设置开发板 IP

在串口调试助手中，通过命令行 ifconfig e0 192.168.1.3 192.168.1.1 255.255.255.0 设置开发板的 IP 地址、默认网关和子网掩码，确保其与本机 IP 处于同一网段且网络配置一致。

msh />ifconfig e0 192.168.1.3 192.168.1.1 255.255.255.0
config : e0
IP addr: 192.168.1.3
Gateway: 192.168.1.1
netmask: 255.255.255.0

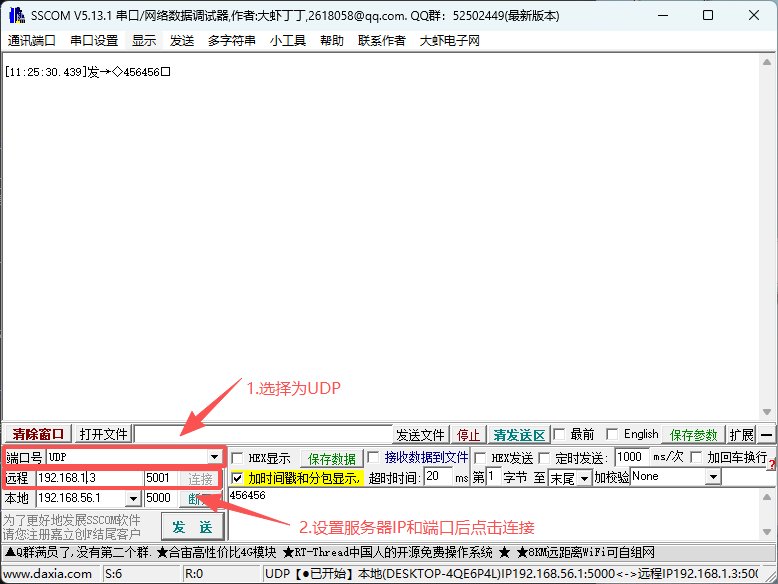

步骤 3：启动服务器

启动服务器程序后，将其 IP 设置为本机 IP 并配置端口号，然后开启连接监听。

步骤 4：启动客户端

输入命令:udpserver_example 5001，启动 UDP 服务器，然后开启连接监听。

预期结果：

成功建立连接后，服务器能接收客户端发送的数据并回复固定消息。

RT-Thread 终端

msh />udpserver_example  5001
msh />[I/UDP] UDPServer Waiting for client on port 5001...
[D/UDP] Received data = 456456

sscom

[11:25:30.439]发→◇456456
