概述

本文介绍如何在 睿擎工业开发平台 中创建并运行 UDP 客户端 示例工程，通过基于标准 POSIX Socket 接口的实现，演示了客户端向远程服务器发送数据报的完整流程。

UDP 客户端简介

UDP 客户端（UDP Client） 是网络编程中一种轻量级的通信模式。与 TCP 不同，它基于 User Datagram Protocol (UDP)，采用无连接（Connectionless）的传输方式。

引脚连接

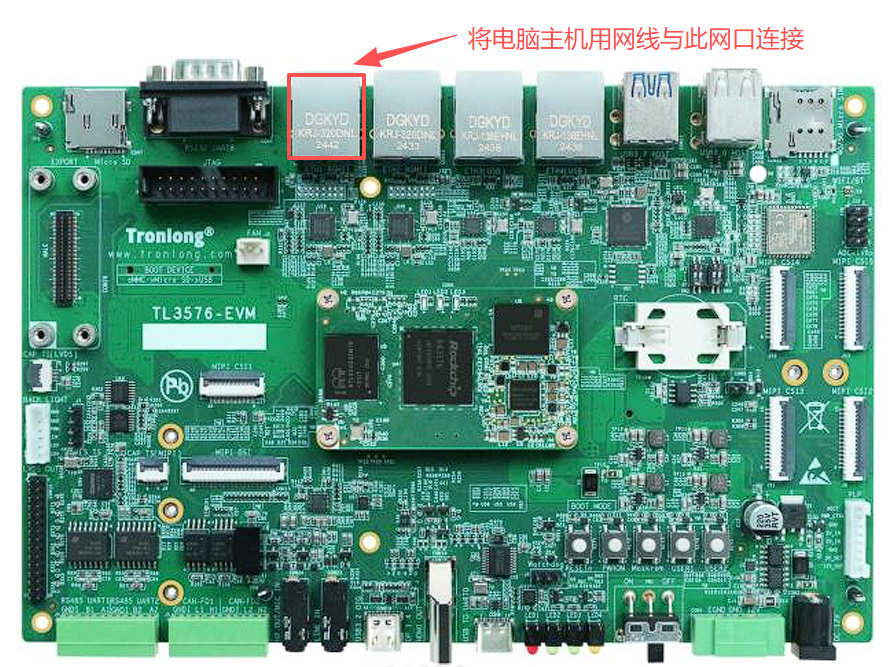

为保证代码与实际操作一致，本示例在 TL3576-EVM 开发板上，请使用网线将主机与开发板连接起来：

构建与烧录

创建工程点击展开

1. 依次点击 “文件” -> “新建” -> "RT-Thread RuiChing App 项目"。



2. 在弹出新建向导中选择 开发版 、BSP: 、示例 、 调试器/下载器。选择好之后点击 “完成”。



3. 点击 “完成” 后，等待工程创建完成。



4. 创建完成。



构建工程点击展开

1. 单击工程使工程进入 Active-Debug 模式。



2. 点击工具栏上的构建按钮进行工程编译。



3. 构建成功后，会显示构建成功的信息。



固件下载点击展开

1. 固化驱动



2. 固化 APP



核心示例代码

工程中的核心代码位于 applications 目录下，提供 UDP 连接、数据周期性发送以及资源管理等功能。下面详细分析：

• 初始化与连接建立

通过 gethostbyname() 解析服务器域名或 IP，创建 UDP 数据报套接字（SOCK_DGRAM），并配置目标服务器的地址与端口信息。

udpclient_example.c

// DNS域名解析
host = (struct hostent *)gethostbyname(_url);
if (host == RT_NULL)
{
    rt_kprintf("Get host by name failed!\n");
    return;
}

// 创建UDP套接字
if ((sock = socket(AF_INET, SOCK_DGRAM, IPPROTO_UDP)) == -1)
{
    rt_kprintf("Create socket error\n");
    return;
}
// 设置套接字选项
server_addr.sin_family = AF_INET;
server_addr.sin_port = htons(_port);
server_addr.sin_addr = *((struct in_addr *)host->h_addr);
rt_memset(&(server_addr.sin_zero), 0, sizeof(server_addr.sin_zero));

• 数据周期性发送

UDP 客户端采用无连接方式，利用 sendto 接口循环发送数据。线程通过 rt_thread_mdelay 实现定时发送，并支持通过命令行动态配置发送次数。

udpclient_example.c

while (_count && _is_running)
{
    // 发送数据
    sendto(sock, _send_data, rt_strlen(_send_data), 0,
        (struct sockaddr *)&server_addr, sizeof(struct sockaddr));

    rt_thread_mdelay(1000);
    _count --;
}

运行示例

操作步骤

1. 将程序下载到开发板
2. 打开串口终端连接开发板
3. 配置开发板网络
4. 启动服务器程序
5. 输入 udpclient_example 命令

步骤 1：查看服务器 IP

在 windows cmd 中执行 ifconfig 命令，查看本机的 IP 地址、子网掩码及默认网关信息。

C:\Users\RTT>ipconfig
Windows IP 配置
以太网适配器 以太网 2:

连接特定的 DNS 后缀 . . . . . . . :
本地链接 IPv6 地址. . . . . . . . : fe80::cf98:15ca:965f:56b1%10
IPv4 地址 . . . . . . . . . . . . : 192.168.1.2
子网掩码  . . . . . . . . . . . . : 255.255.255.0
默认网关. . . . . . . . . . . . . : 192.168.1.1

步骤 2：设置开发板 IP

在串口调试助手中，通过命令行 ifconfig e0 192.168.1.3 192.168.1.1 255.255.255.0 设置开发板的 IP 地址、默认网关和子网掩码，确保其与本机 IP 处于同一网段且网络配置一致。

msh />ifconfig e0 192.168.1.3 192.168.1.1 255.255.255.0
config : e0
IP addr: 192.168.1.3
Gateway: 192.168.1.1
netmask: 255.255.255.0

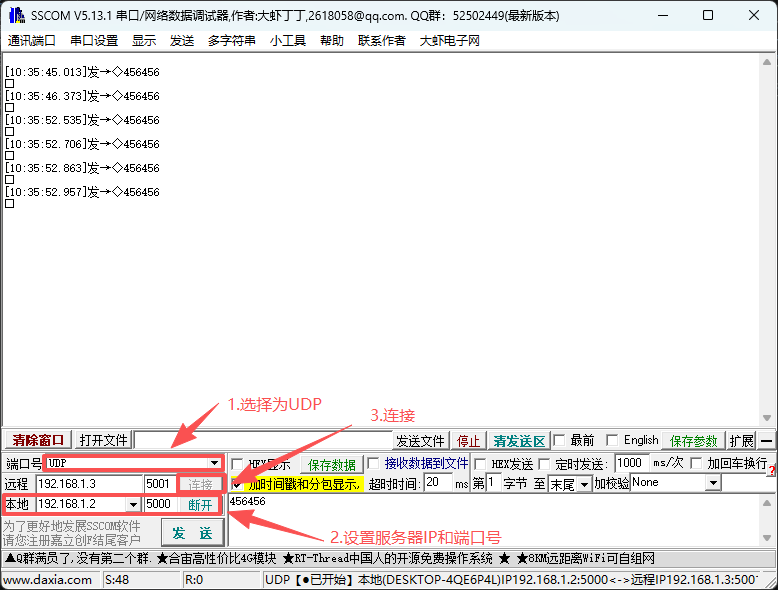

步骤 3：启动服务器

启动服务器程序后，将其 IP 设置为本机 IP 并配置端口号，然后开启连接监听。

步骤 4：启动客户端

输入命令:udpclient_example 192.168.1.2 5000，启动 UDP 客户端并连接到指定的服务器。

预期结果：

• UDP 客户端成功连接到服务器
• 服务器发送数据后，客户端能正确接收并打印
• 客户端自动回复固定消息给服务器

RT-Thread 终端

msh />udpclient_example 192.168.1.2 5000
msh />UDP client send data finished!

sscom

[17:13:59.113]收←◆This is UDP Client from RT-Thread.
[17:14:00.123]收←◆This is UDP Client from RT-Thread.
[17:14:01.133]收←◆This is UDP Client from RT-Thread.
[17:14:02.142]收←◆This is UDP Client from RT-Thread.
[17:14:02.699]发→◇456456
[17:14:03.101]发→◇456456
[17:14:03.153]收←◆This is UDP Client from RT-Thread.
[17:14:03.326]发→◇456456
[17:14:03.924]发→◇456456
[17:14:04.102]发→◇456456
[17:14:04.163]收←◆This is UDP Client from RT-Thread.
[17:14:04.238]发→◇456456
[17:14:05.173]收←◆This is UDP Client from RT-Thread.
