概述

本文介绍如何在 睿擎工业开发平台 中创建并运行 PWM 脉冲宽度调制 示例工程。通过驱动 TL3576 平台内置 PWM 定时器，演示了利用 RT-Thread 设备驱动框架进行 PWM 设备操作的完整流程。

PWM 框架

PWM（脉冲宽度调制）是 RT-Thread 中用于管理脉冲宽度调制波形的核心框架。它提供使能/失能、设置周期与占空比等功能，支持通过标准化接口实现 PWM 设备的管理与操作。通过配置 PWM 的频率和占空比，可以精确控制电机转速、LED 亮度、蜂鸣器音调等应用场景。

硬件连接

• 使用示波器或逻辑分析仪的探头连接到开发板的 GPIO2_D6 引脚

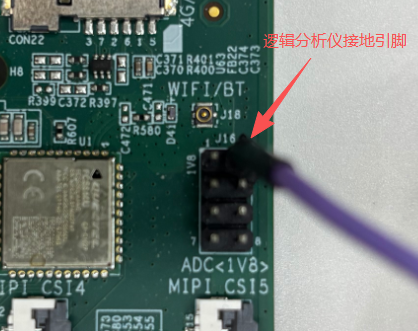

• 公共地线连接到开发板的 GND 引脚

查询手册获取 PWM 引脚复用

根据 TL3576 技术参考手册（TRM）可知：

• PWM2 外设支持多路通道输出，本示例使用 channel 6
• 对应的硬件引脚为 GPIO2_D6，需在设备树中配置引脚复用为 PWM 功能
• 输出频率范围为数十 Hz ~ 数十 MHz，本示例配置周期 1 ms（1 kHz），初始脉宽 100 μs

构建与烧录

创建工程点击展开

1. 依次点击 “文件” -> “新建” -> "RT-Thread RuiChing App 项目"。



2. 在弹出新建向导中选择 开发版 、BSP: 、示例 、 调试器/下载器。选择好之后点击 “完成”。



3. 点击 “完成” 后，等待工程创建完成。



4. 创建完成。



构建工程点击展开

1. 单击工程使工程进入 Active-Debug 模式。



2. 点击工具栏上的构建按钮进行工程编译。



3. 构建成功后，会显示构建成功的信息。



固件下载点击展开

1. 固化驱动



2. 固化 APP



核心示例代码

PWM 示例相关 API

• rt_device_find：查找 PWM 设备；
• rt_device_control + PWM_CMD_SET：设置 PWM 周期和脉冲宽度；
• rt_device_control + PWM_CMD_ENABLE：使能 PWM 通道输出；

pwm_example.c

#define TEST_PWM_NAME        "pwm2"          // PWM 设备名
#define TEST_PWM_CHANNEL     6               // PWM 通道号
#define TEST_PERIOD_NS       1000000         // 周期 1 ms
#define TEST_PULSE_NS        100000          // 脉宽 100 μs

int pwm_test(int argc, char **argv)// PWM 测试入口函数
{
    rt_device_t pwm_dev = RT_NULL;
    rt_err_t result = RT_EOK;
    struct rt_pwm_configuration pwm_cfg;

    rt_kprintf("[PWM Control] Finding device: %s...\n", TEST_PWM_NAME);

    pwm_dev = rt_device_find(TEST_PWM_NAME);// 查找 PWM 设备
    if (pwm_dev == RT_NULL)
    {
        rt_kprintf("[PWM Control] Error: Cannot find %s!\n", TEST_PWM_NAME);
        return -RT_ERROR;
    }

    rt_memset(&pwm_cfg, 0, sizeof(struct rt_pwm_configuration));
    pwm_cfg.channel = TEST_PWM_CHANNEL;
    pwm_cfg.period  = TEST_PERIOD_NS;
    pwm_cfg.pulse   = TEST_PULSE_NS;
    pwm_cfg.complementary = RT_FALSE;
    pwm_cfg.polarity = 0;
    pwm_cfg.aligned  = 0;

    rt_kprintf("[PWM Control] Applying: Period=%dns, Pulse=%dns\n",
               TEST_PERIOD_NS, TEST_PULSE_NS);

    result = rt_device_control(pwm_dev, PWM_CMD_SET, &pwm_cfg);// 设置周期与脉宽
    if (result != RT_EOK)
    {
        rt_kprintf("[PWM Control] Error: PWM_CMD_SET Failed! code: %d\n", result);
        return result;
    }

    rt_kprintf("[PWM Control] Enabling channel %d...\n", TEST_PWM_CHANNEL);

    result = rt_device_control(pwm_dev, PWM_CMD_ENABLE, &pwm_cfg);// 使能 PWM 输出
    if (result != RT_EOK)
    {
        rt_kprintf("[PWM Control] Error: PWM_CMD_ENABLE Failed!\n");
        return result;
    }
    rt_kprintf("[PWM Control] Success. Outputting active wave...\n");

    return RT_EOK;
}

运行示例

操作步骤

1. 将程序下载到开发板
2. 将示波器或逻辑分析仪的探头连接到 GPIO2_D6 引脚
3. 打开串口终端连接开发板
4. 在终端输入 pwm_test 命令运行
5. 观察示波器上输出的 PWM 波形

预期结果

验证 TL3576 开发板的 PWM 外设基本输出功能正常，输出频率为 1 kHz、占空比 10% 的方波信号。

RT-Thread 终端

msh />pwm_test
[PWM Control] Finding device: pwm2...
[PWM Control] Applying: Period=1000000ns, Pulse=100000ns
[PWM Control] Enabling channel 6...
[PWM Control] Success. Outputting active wave...

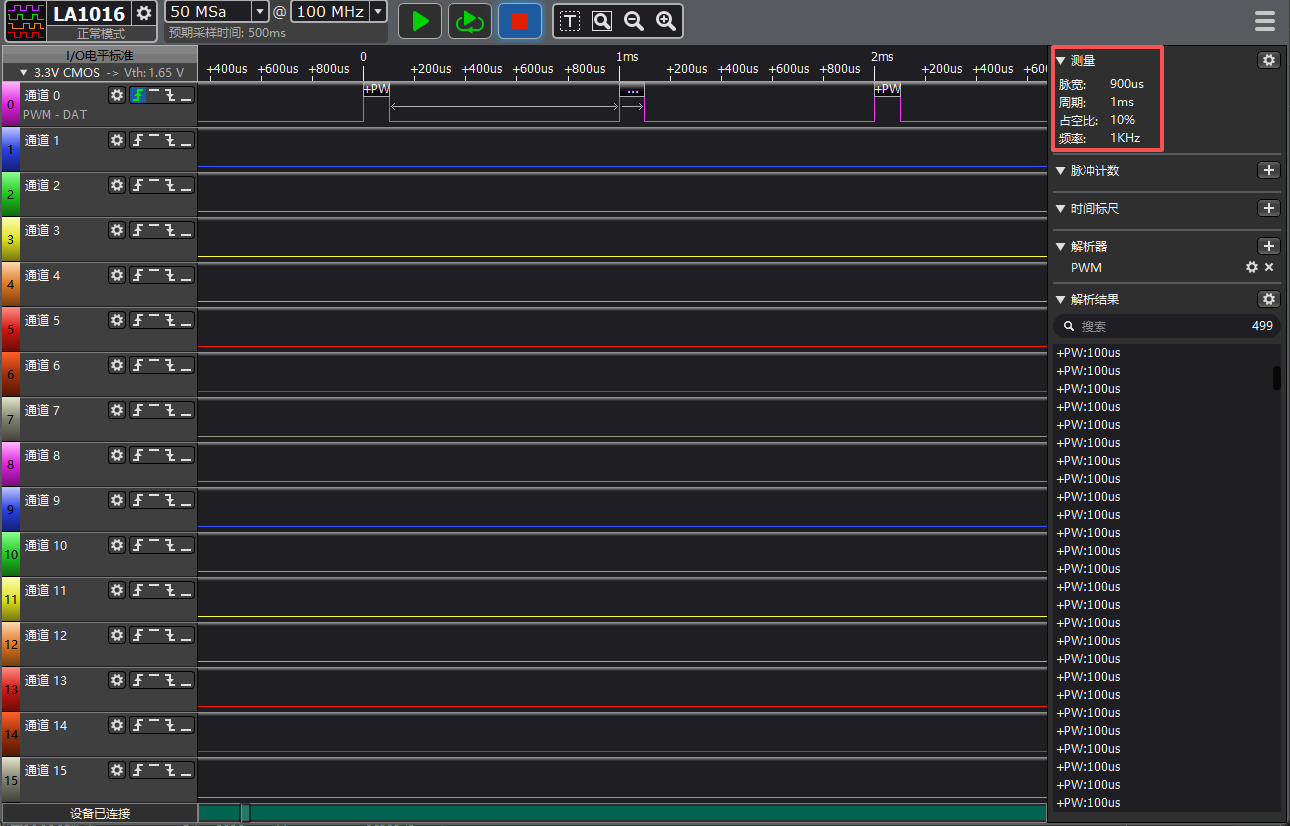

使用逻辑分析仪测量 GPIO2_D6 引脚，应观察到：
