RC-Pi-3506 睿擎派
2025-09-09
RC-Pi-3506 是睿擎平台官方推荐的 3506 评估板,板卡支持双百兆以太网口、CAN FD 接口以及 DSMC 并行通信总线,它们能够高效地与 FPGA、UART 口、PWM 口、SPI 等进行连接和扩展。
- PWM 接口不仅具备高速信号脉冲计数(HSC)能力,还集成了双向计数器和波形发生器
- RS485 接口支持自动收发及快速读写方向切换
- 以太网接口兼容 IEEE1588 协议,支持高精度的时间同步
- Flexbus 接口则可轻松扩展接入高速 ADC 及 DAC,采样速率高达 100MSPS
评估版资源
| 资源 | 参数 |
|---|---|
| 以太网 PHY | YT8512C |
| CAN 收发器 | SIT1051AT/3 |
| RS485 收发器 | HD588E |
| IO 扩展 | TCA9534A |
| USB HUB | CH334H |
| 音频 CODEC | ES8388 |
| 音频功放 | NS4150B |
| USB WIFI | RTL8188F |
| RTC | HYM8563S |
| EEPROM | AT24C32 |
| MINI PCIE | 4G MODEM |
| 两个按钮 | recovey 和 reset |
| 两个用户 led | D2(蓝色),D2(红色) |
板载资源
| 资源 | 参数 |
|---|---|
| 以太网 | 2 x 100Mbps |
| 无线网络 | 1 x 2.4G WLAN ; 1 x 4G LTE CAT1 |
| 显示 | 1 x MIPL_DSI_TX(2 LINES) |
| 音频 | 1x LINE IN ; 1 x LINE OUT ;1xSPEAKER ;1 x MIC |
| USB | 1 x USB OTG ; 1x USB HOST |
| Card | 1 x TF Card ; 1x SIM Card |
| 扩展 | 1 x JTAG Debug ;2 x UART TTL;1 x RS485 ;1 x CAN;2 x 2*20p 排针 |
外围接口
接口框架图

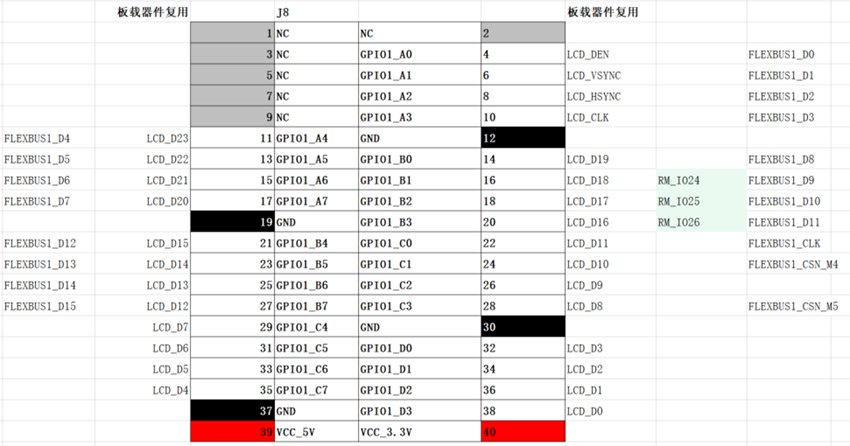

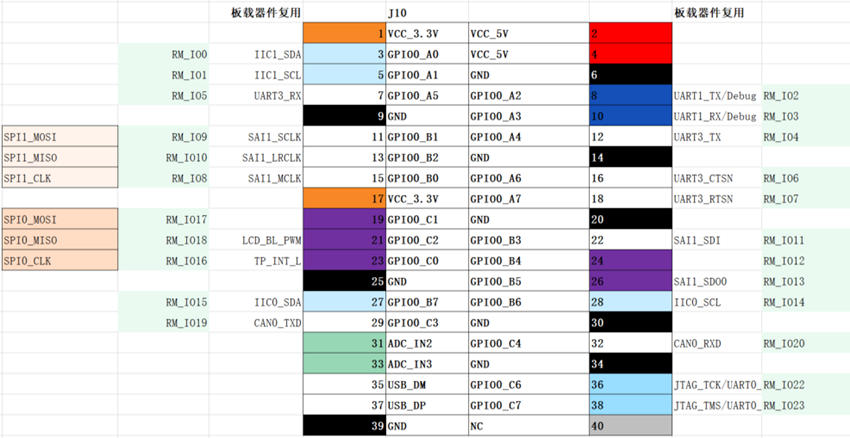

IO 定义
