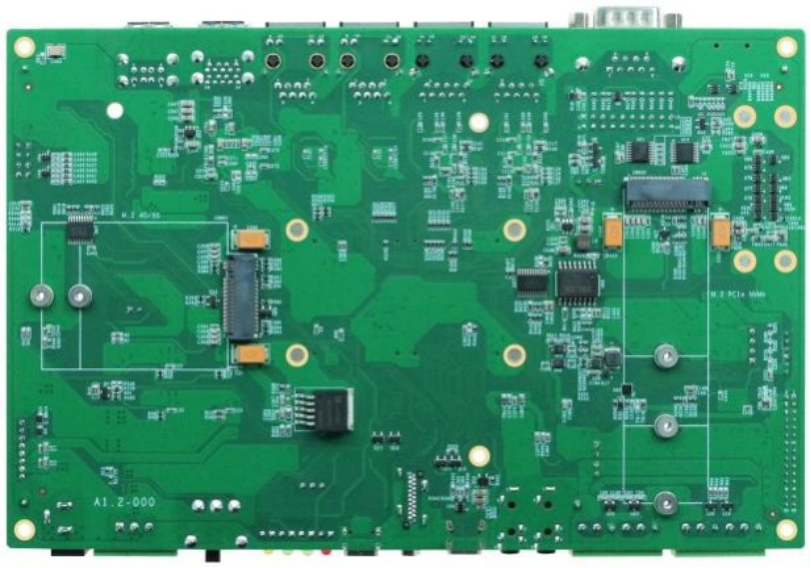

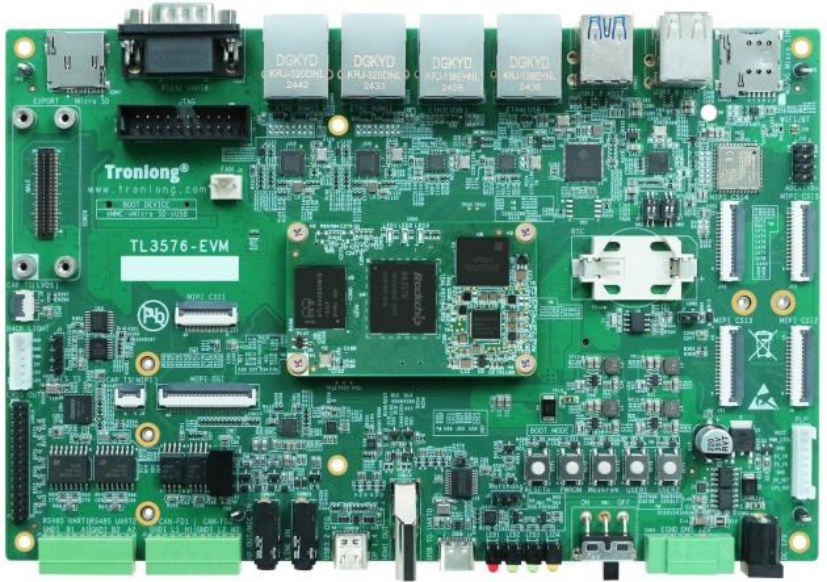

外观
TL3576-EVM
2026-05-15
TL3576-EVM 是基于 RK3576 处理器设计的工业级评估板,采用 Rockchip RK3576 处理器(Quad-core Cortex-A72 + Quad-core Cortex-A53),主频最高 2.2GHz。
内置独立 NPU,可用于轻量级人工智能应用;RK3576 拥有 PCIe 2.1 / USB 3.2 / 双千兆以太网等各类型接口,支持多种视频输入输出接口。
- 八核 64 位高性能处理器,四核 Cortex-A72@2.1GHz + 四核 Cortex-A53@1.9GHz(默认配置)
- 6 TOPS 高性能 NPU,支持 INT4/INT8/INT16/FP16/BF16/TF32 混合精度运算
- ARM Mali G52 MC3 GPU,支持 OpenGL ES 1.1/2.0/3.2、OpenCL 2.0、Vulkan 1.2
- 双千兆网口(双路 RGMII),最高支持 16GB LPDDR4/LPDDR4x/LPDDR5
- MIPI DSI/eDP/HDMI/DP 多路显示输出,支持 4K@120fps
- 支持 8K@30fps H.265/VP9/AV1 视频解码,4K@60fps H.264/H.265 编码
- 16M Pixel ISP,支持 HDR 和 3DNR
评估板资源
| 资源 | 参数 |
|---|---|
| 以太网 PHY | YT8531C (双路千兆) |
| CAN 收发器 | SIT1051AT/3 |
| RS485 收发器 | HD588E |
| USB HUB | CH334H |
| USB 转串口 | CH340G |
| EEPROM | AT24C256 |
| RTC | HYM8563S |
| TF Card | 支持 SD3.0 |
| 4G 模块 | Mini PCIE 接口,支持 LTE CAT1 |
| 复位按键 | 1 个系统复位按键 |
| 用户按键 | 2 个用户输入按键 |
| 用户 LED | 核心板 2 个,评估底板 2 个 |
板载资源
| 资源 | 参数 |
|---|---|
| 以太网 | 2 × 1000Mbps (双路 RGMII) + 2 × 100Mbps USB ETH |
| 无线网络 | 1 × 2.4G/5.8G WiFi ; 1 × 4G/5G LTE (M.2 B Key,选配) |
| 显示 | 1 × HDMI 2.1 (4K@120fps) ; 1 × MIPI DSI (4Lane) ; 1 × DP 1.4 (Type-C) ; 1 × LVDS OUT |
| 音频 | 1 × Speaker ; 1 × 3.5mm 耳机座 ; 1 × MIC ; 1 × 阵列硅麦接口 |
| USB | 1 × USB 3.2 OTG (Type-C) ; 2 × USB 3.2 HOST ; 2 × USB 2.0 HOST |
| 存储 | 1 × TF Card ; 1 × Micro SIM ; 1 × M.2 NVMe (选配) |
| 扩展 | 1 × Debug UART (Type-C) ; 1 × RS232 (DB9) ; 2 × RS485 ; 2 × CAN FD ; 6 × ADC ; 1 × ARM JTAG ; 1 × EXPORT (DSMC/FlexBus/FSPI/SPI/GPIO) |

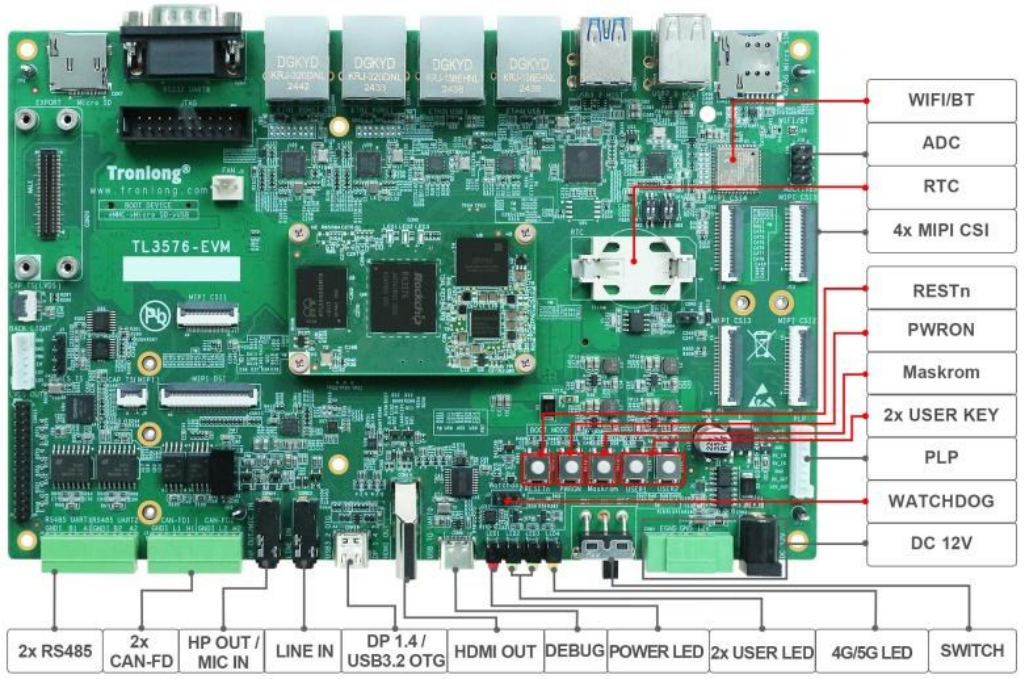

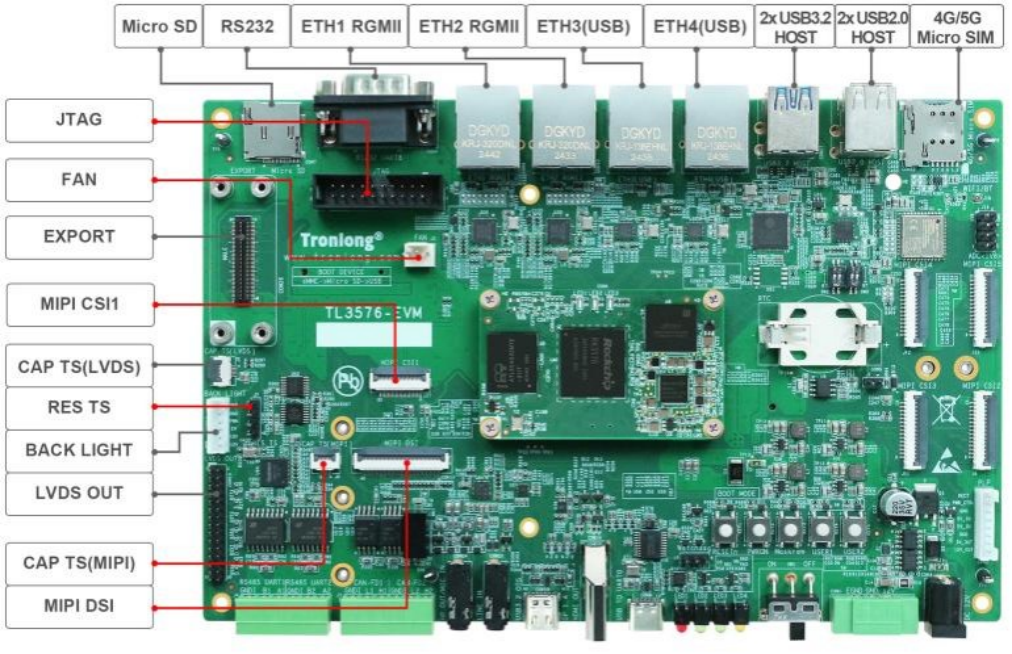

外围接口
接口框架图


硬件资源


电气特性
工作环境
| 环境参数 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 核心板工作温度(工业级) | -40°C | - | +85°C |
| 核心板工作温度(宽温级) | -25°C | - | +85°C |
| 核心板工作电压 | - | 5.0V | - |
| 评估板工作电压 | - | 12.0V | - |
备注:核心板的正常工作电压偏差为典型值的±5%。
功耗测试
| 类别 | 工作状态 | 电压典型值 | 电流典型值 | 功耗典型值 |
|---|---|---|---|---|
| 核心板 | 状态 1 | 5.0V | 0.14A | 0.70W |
| 评估板 | 状态 1 | 12.0V | 0.27A | 3.24W |
备注:功耗基于 TL3576-EVM 评估板(CPU 为 RK3576J,ARM Cortex-A72 主频为 1.6GHz,ARM Cortex-A53 主频为 1.4GHz)运行 Buildroot 系统,在常温自然散热状态下测得。测试数据与具体应用场景有关,仅供参考。
状态 1:系统启动,评估板不接入其他外接模块,不执行程序。
机械尺寸
| 参数 | 核心板 | 评估底板 |
|---|---|---|
| PCB 尺寸 | 38mm × 62mm | 135mm × 208mm |
| PCB 层数 | 10 层 | 6 层 |
| PCB 板厚 | 2.0mm | 2.0mm |
| 安装孔数量 | 4 个 | 6 个 |
