RC3506 核心板

2025-09-17

产品概述

RT-Thread RC3506 采用 Rockchip 处理器 RK3506（三核 Cortex-A7+单核 Cortex-M0, 主频最高 1.5GHz）,芯片主要面向家电显控、显示 HMI、手持终端、工业 IOT 网关、工业控制、PLC 等领域。内置 2D 硬件引擎和显示输出引擎，以最小化 CPU 负载，满足图像显示需求。内置丰富的外设接口，如 SAI、PDM、SPDIF、音频 DSM、音频 ADC、USB2.0 OTG、RMII、UART、CAN 等，可以满足不同的应用开发需求。

RK3506 SoC 内部组成，如下图所示：

RT-Thread RC3506 核心板进行了严格的电源完整性和信号完整性仿真设计，通过各项电磁兼容、温度冲击、高温高湿老化、长时间存储压力等测试，稳定可靠，批量供货。用户仅需设计外围电路即可快速实现项目的稳定量产，RT-Thread RC3506 模块逻辑框图，如下图所示：

产品特点

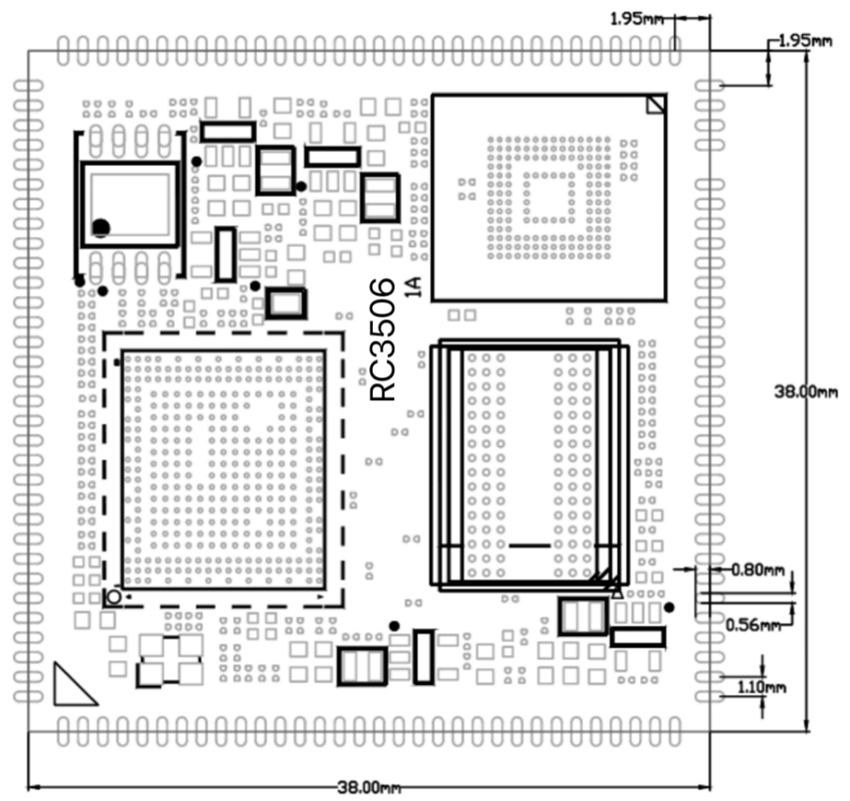

3.8*3.8CM 超小尺寸邮票孔封装 128Pin，8 层板沉金工艺；
独特的叠层设计，PCB 背面完整平面无走线，优异的 EMC 性能和稳定性；
核心板支持 100%全国产；

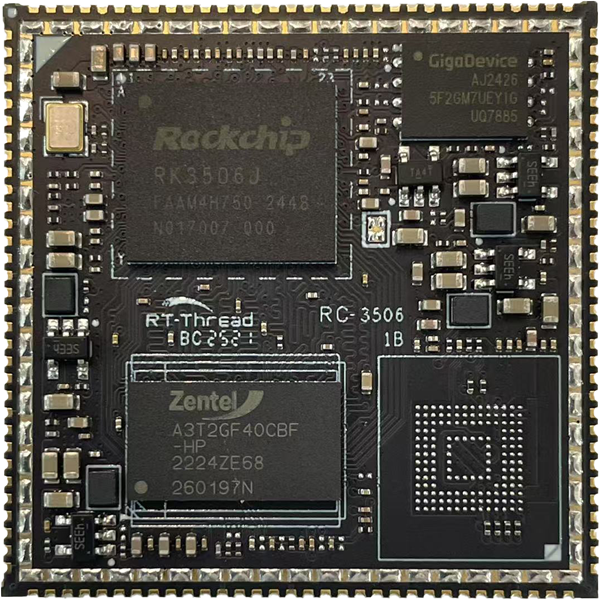

产品图片

RT-Thread RC3506 核心板

核心板资源

板载资源：

RK3506J 微处理器，FBGA333L 封装，具有三核 Cortex-A7 处理器，内部集成 Cortex-M0 核心, 主频最高 1.5GHz
256/512/1024-Mbytes DDR3/DDR3L 16bit
256Mbytes Nand FLASH,8-Gbytes eMMC

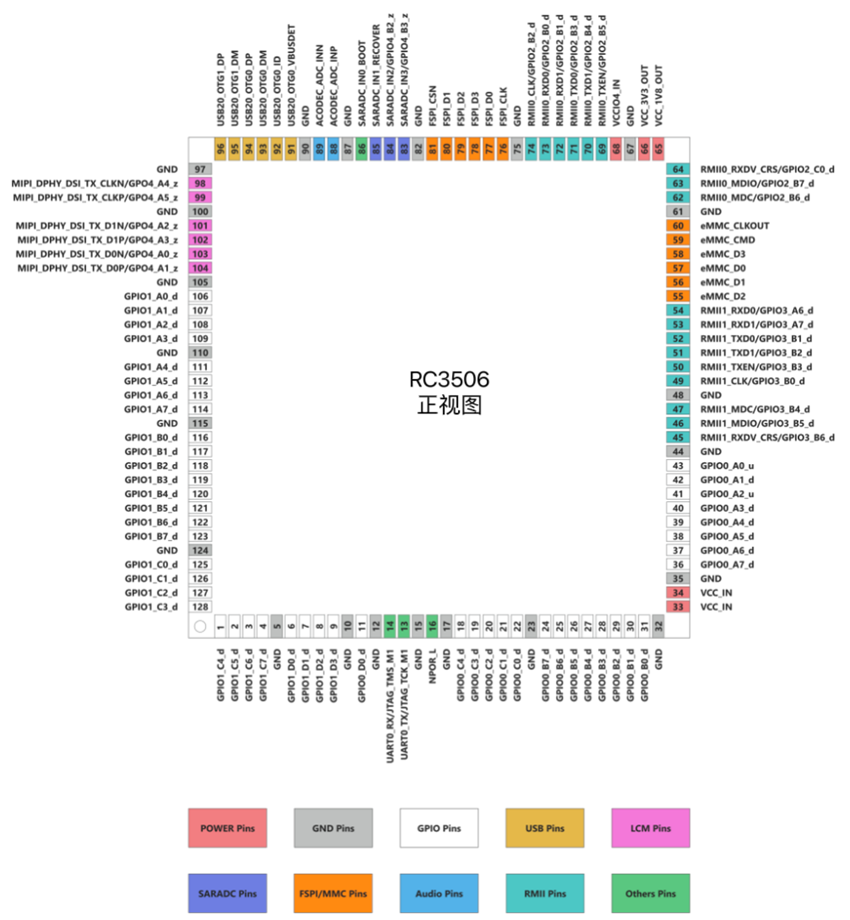

对外接口：

接口	参数
以太网	2 × RMII 扩展 2 路百兆以太网
显示接口	1 x RGB (1280×1280@60fps) 1 x MIPI_DSI_TX(2Lane Ouput/1.5Gbps per Lane,1280×1280@60fps)
音频接口	4 × SAI1 × PDM 2 x DSM 2 x SPDIF 1 x MIC
USB	2 × USB2.0 OTG
扩展接口	6 × UART 3 × SPI 2 × CAN 3 × I2C1 2 × PWM 4 × SARADC 1 × FLEXBUS 1 × FSPI（和 NAND FLASH 版本复用） 1 × SDIO（和 eMMC 版本复用） 93 × GPIO
