产品概述

RT-Thread RC3562 采用 Rockchip 新一代 64 位处理器 RK3562（Quad-core ARM Cortex-A53，主频最高 2.0GHz）；最大支持 8GB 内存；内置独立的 NPU，可用于轻量级⼈工智能应用。 RK3562 拥有 PCIE2.1 / USB3.0 OTG / 双以太网等各类型接口，支持多种视频输⼊输出接口。

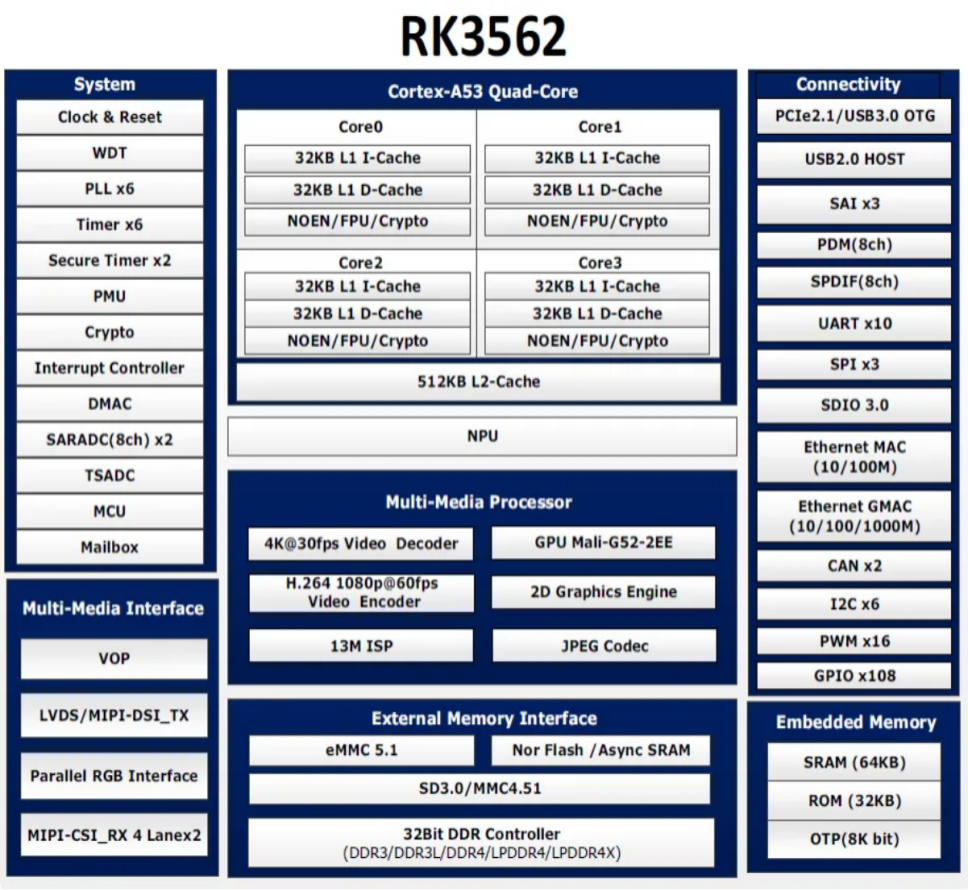

RK3562 SoC 内部组成，如下图所示：

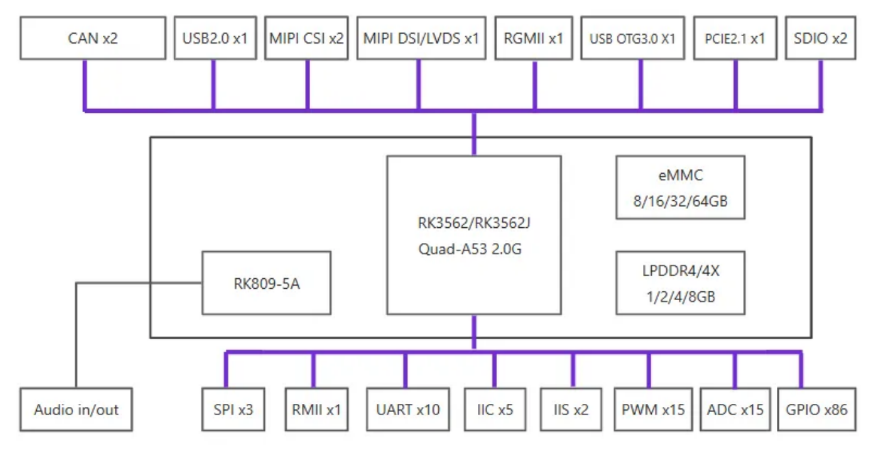

RT-Thread RC3562 核心板进行了严格的电源完整性和信号完整性仿真设计，通过各项电磁兼容、温度冲击、高温高湿老化、长时间存储压力等测试， 稳定可靠，批量供货。用户仅需设计外围电路即可快速实现项目的稳定量产，RT-Thread RC3562 模块逻辑框图，如下图所示：

产品特点

1. 32Bit 位宽 LPDDR4/LPDDR4x, 3200Mbps，最大支持 8GB；
2. 4.5cm*4.5cm 超⼩尺⼨邮票孔 LGG 封装 172Pin，8 层板沉⾦工艺；
3. 独特的叠层设计，PCB 背面完整平面无走线，优异的 EMC 性能和稳定性；

产品图片

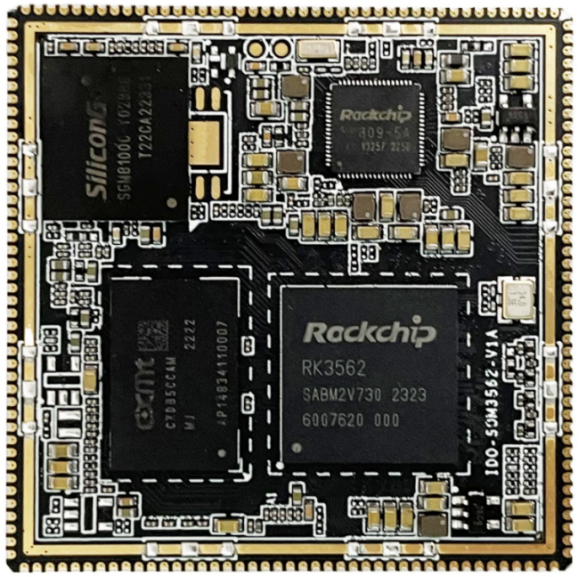

RT-Thread RC3562 核心板

核心板资源

板载资源：

• RK3562J 微处理器，具有四核 64 位 Cortex-A53 处理器，主频最高 2.0GHz
• 1/2/4-Gbytes LPDDR4/LPDDR4x 内存 32bit
• 8/16/32-Gbytes eMMC

对外接口：

接口	参数
以太网	集成 1 路 RMII，支持百兆以太网（100 Mbps） 集成 1 路 RGMII，支持千兆以太网（1000 Mbps）
显示接口	1 × MIPI DSI 4Lane，支持 20481080@60fps 输出 （或 1 × LVDS，LVDS 最高支持到 8001280@60fps） 1 × RGB888，支持 2048*1080@60fps 输出
摄像头	支持多路摄像头视频采集 （4Lanes+4Lanes 2 路 MIPI CSI 或者 2Lanes+2Lanes+4Lanes MIPI CSI 3 路 MIPI CSI） 或者 2Lanes+2Lanes+2Lanes+2Lanes 4 路 MIPI CSI
音频接口	1 × HPR/L，双声道耳机输出 1 × SPK，功放输出 2 × MIC 输入
USB	1 × USB3.0 OTG 1 × USB2.0 HOST
PCIe	1 × PCIe 2.1【与 USB3.0 引脚复用】
扩展接口	UART x10 SPI x3 I2C x5 I2S x2 SDIO x2 PWM x15 ADC x15 CAN x2 GPIO x86
