本文将详细介绍通过 I2C 总线访问 HYM8563 RTC 设备并读取时间信息的方法，帮助读者掌握 I2C 总线的设备通信操作和 RTC 时间信息（年月日、时分秒、星期）的读取技能。

HYM8563 RTC

HYM8563 是一款实时时钟芯片，通过 I2C 接口提供精确的年、月、日、时、分、秒计时以及星期显示，支持闰年自动调整。支持分钟、小时、日级别的闹钟触发及中断输出，内置 8 位倒计数器实现可编程定时功能，具备掉电检测和电池供电切换机制，主电源中断时仍能维持计时。

读取 HYM8563 RTC 设备的实时时钟

本示例展示如何通过 I2C 总线访问 HYM8563 RTC 设备，并读取其年月日、时分秒和星期时间信息。

硬件连接

开发板的 I2C 与 RTC 硬件已经连接，RTC 芯片位置如图所示：

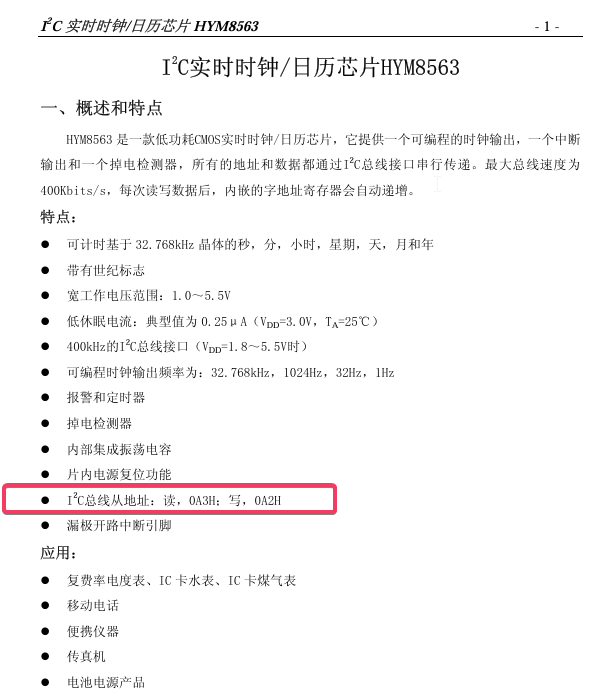

查手册获取 RTC 的设备地址

根据 HYM8563 数据手册可知：

• 写地址： 0xA2

• 读地址： 0xA3

即 I2C 从地址为 0x51（7 位地址）：

创建工程点击展开

1. 依次点击 “文件” -> “新建” -> "RT-Thread RuiChing App 项目"。



2. 在弹出新建向导中选择 开发版 、BSP: 、示例 、 调试器/下载器。选择好之后点击 “完成”。



3. 点击 “完成” 后，等待工程创建完成。



4. 创建完成。



构建工程点击展开

1. 单击工程使工程进入 Active-Debug 模式。



2. 点击工具栏上的构建按钮进行工程编译。



3. 构建成功后，会显示构建成功的信息。



固件下载点击展开

1. 固化设备树



2. 固化 APP



核心示例代码

at24c32.c

static rt_err_t hym8563s_write_reg(
    struct rt_i2c_bus_device *bus, rt_uint8_t reg, rt_uint8_t data)
{
    rt_uint8_t buf[2] = { 0 };
    struct rt_i2c_msg msg;

    buf[0] = reg;
    buf[1] = data;

    msg.addr = HYM8563S_BASE;
    msg.flags = RT_I2C_WR;
    msg.buf = buf;
    msg.len = 2;

    if (rt_i2c_transfer(bus, &msg, 1) == 1)
    {
        return RT_EOK;
    }

    return (-RT_ERROR);
}

static rt_err_t hym8563s_read_reg(struct rt_i2c_bus_device *bus,
    rt_uint8_t reg,
    rt_uint8_t len,
    rt_uint8_t *buf)
{
    struct rt_i2c_msg msg[2] = { 0 };

    msg[0].addr = HYM8563S_BASE;
    msg[0].flags = RT_I2C_WR;
    msg[0].len = 1;
    msg[0].buf = ®

    msg[1].addr = HYM8563S_BASE;
    msg[1].flags = RT_I2C_RD;
    msg[1].len = len;
    msg[1].buf = buf;

    if (rt_i2c_transfer(bus, msg, 2) == 2)
    {
        return RT_EOK;
    }

    return (-RT_ERROR);
}

static void i2c_example(void)
{
    rt_uint8_t rx_buff[7] = { 0 };
    rt_uint8_t count = 10;

    i2c = rt_i2c_bus_device_find("i2c0");
    if (i2c == RT_NULL)
    {
        LOG_E("i2c0 not found!");
        return;
    }

    hym8563s_write_reg(i2c, 0x01, 0xA);

    hym8563s_write_reg(i2c, 0x02, 0x56); /* set second */
    hym8563s_write_reg(i2c, 0x03, 0x59); /* set minute */
    hym8563s_write_reg(i2c, 0x04, 0x23); /* set hour */
    hym8563s_write_reg(i2c, 0x05, 0x31); /* set day */
    hym8563s_write_reg(i2c, 0x07, 0x12); /* set mouth */
    hym8563s_write_reg(i2c, 0x08, 0x25); /* set year */
    hym8563s_write_reg(i2c, 0x06, 0x1);  /* set week */

    hym8563s_write_reg(i2c, 0x01, 0xA);

    while (count--)
    {
        hym8563s_read_reg(i2c, 0x02, 7, rx_buff); /* read time */
        LOG_I("20%02x--%02x--%02x  %02x : %02x : %02x  week: %02x", rx_buff[6],
            rx_buff[5] & 0x1f, rx_buff[3] & 0x3f, rx_buff[2] & 0x3f,
            rx_buff[1] & 0x7f, rx_buff[0] & 0x7f, rx_buff[4] & 0x07);

        rt_thread_mdelay(1000);
    }
}

运行程序

开发板运行程序后，在终端输入 i2c_example 命令, 系统将执行以下操作：

• 设置 RTC 时间为 2025-12-31 23:59:56

• 连续读取当前时间并每秒打印一次，共 10 次

验证 RTC 芯片的基本通信及时钟进位正常。

msh />i2c_example
[I/example.i2c] 2025--12--31  23 : 59 : 56  week: 01
[I/example.i2c] 2025--12--31  23 : 59 : 57  week: 01
[I/example.i2c] 2025--12--31  23 : 59 : 58  week: 01
[I/example.i2c] 2025--12--31  23 : 59 : 59  week: 01
[I/example.i2c] 2026--01--01  00 : 00 : 00  week: 02
[I/example.i2c] 2026--01--01  00 : 00 : 01  week: 02
[I/example.i2c] 2026--01--01  00 : 00 : 02  week: 02
[I/example.i2c] 2026--01--01  00 : 00 : 03  week: 02
[I/example.i2c] 2026--01--01  00 : 00 : 04  week: 02
[I/example.i2c] 2026--01--01  00 : 00 : 05  week: 02
