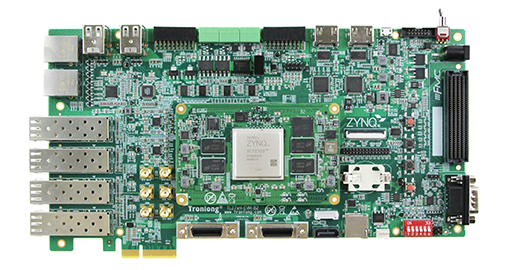

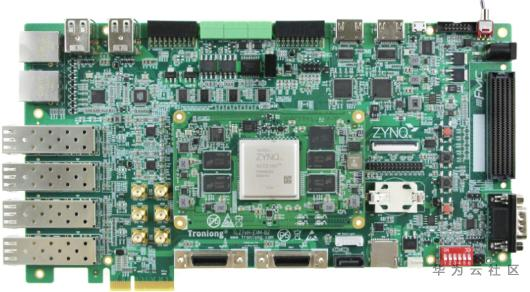

RT-Thread-Zynq-7000
Xilinx Zynq-7000系列XC7Z035/XC7Z045/XC7Z100高性能SoC处理器器集成PS端双核ARM Cortex-A9 + PL端Kintex-7架构28nm可编程逻辑资源,可满足各种工业应用环境。
技术规格
CPU |
Xilinx Zynq-7000 XC7Z035/XC7Z045/XC7Z100-2FFG900I,ARM主频800MHz,2.5DMIPS/MHz per CPU |
RAM |
PS:单通道32bit DDR总线,1GByte PL:单通道32bit DDR总线,1/2GByte可选 |
ROM |
256Mbit QSPI NOR FLASH |
eMMC |
8GByte |
Logic Cell |
275/350/444K |
B2B Connector |
2x 140pin公座,2x 140pin母座,B2B高速连接器,间距0.5mm,合高7.0mm,共560pin |
LED |
2x供电指示灯(核心板1个,底板1个) |
1x PL端DONE灯(核心板1个) |
|
5x用户指示灯(核心板2个,底板3个) |
|
KEY |
1x PS_POR_B复位按键 |
1x PS_SRST_B复位按键 |
|
2x用户按键 |
|
SD |
1x Micro SD接口 |
XADC |
2x 2pin排针接口,2.54mm间距,单通道专用差分输入,1MSPS转换率 |
Ethernet |
1x PS RGMII,RJ45接口,10/100/1000M自适应 |
1x PL RGMII,RJ45接口,10/100/1000M自适应 |
|
Watchdog |
1x Watchdog,3pin,2.54mm间距,通过跳线帽配置 |
UART |
1x UART,Micro USB接口,PS调试串口 |
1x RS232串口(PL端IO),全双工模式,DB9 |
|
1x RS485串口(PL端IO),半双工模式,3pin 3.81mm绿色端子 |
|
CAN |
2x CAN(PL端IO),3pin 3.81mm绿色端子 |
USB |
4x USB 2.0 Host接口,使用HUB扩展 |
PCIe |
1x PCIe Gen2,< |
