RT-Thread-UltraScale+


Xilinx 公司的 Zynq UltraScale+ MPSoCs EG 系列芯片 PS 系统集成了 4 个 ARM Cortex™-A53 处理器,速度高达 1.2Ghz,支持 2 级 Cache; 另外还包含 2 个 Cortex-R5 处理器,速度高达 500Mhz。芯片支持 32 位或者 64 位的 DDR4,LPDDR4,DDR3,DDR3L, LPDDR3 存储芯片,在 PS 端带有丰富的高速接口如 PCIE Gen2, USB3.0, SATA 3.1, DisplayPort;同时另外也支持 USB2.0,千兆以太网,SD/SDIO,I2C,CAN,UART,GPIO 等接口。PL 端内部含有丰富的可编程逻辑单元,DSP 和内部 RAM。


技术规格


项目

参数

FPGA

XCZU3CG-1SFVC784

DDR4

PS端:2GB 64bit

PL端:512MB 16bit

FLASH

64MB QSPI FLASH

8GB eMMC

晶振

PS端:33.333333MHz

PL端:200MHz

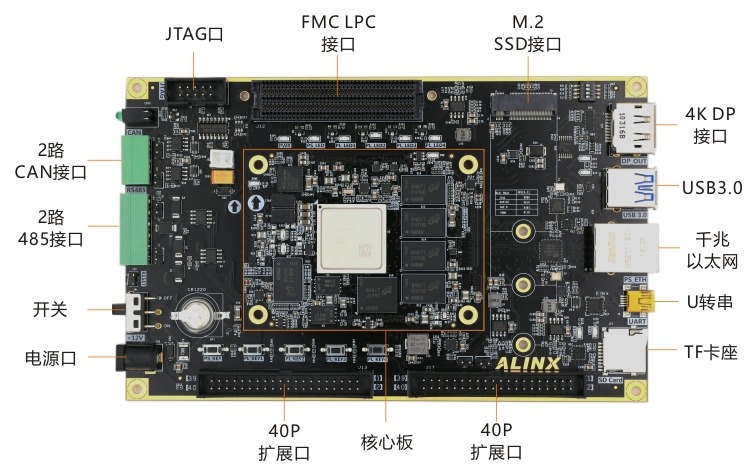

项目

参数

PL/PS

USB 3.0

TYPE A接口,可接摄像头,键盘,鼠标等

PS

M.2接口

1路SATA标准的M.2接口,可接SSD固态硬盘

PS

DP接口

1路标准的Display Port接口,支持4K@30帧输出显示

PS

网口

1路10/100/1000M以太网接口

PS

串口

1路USB转串口 Mini USB接口

PS

RTC

1路实时时钟

PS

EEPROM

一片IIC接口的EEPROM接口

PS

TF卡

1个TF卡座,可存储系统镜像和文件系统

PS

JTAG口

10pin 双排针 2.54间距

PS

CAN

2路 CAN总线通信接口

PL

485

2路 485通信接口

PL

FMC

一路标准 FMC LPC接口,34对差分IO,默认电平1.8V

PL

按键

5个用户按键 1个复位按键

PL

LED

4个PL端 LED,1个PS端 LED

PS/PL

扩展口

2路扩展口,共68个IO(3.3V),还包括5V,3.3V,GND,可接双目摄像头,电容屏,ADDA模块等配套模块

PL
