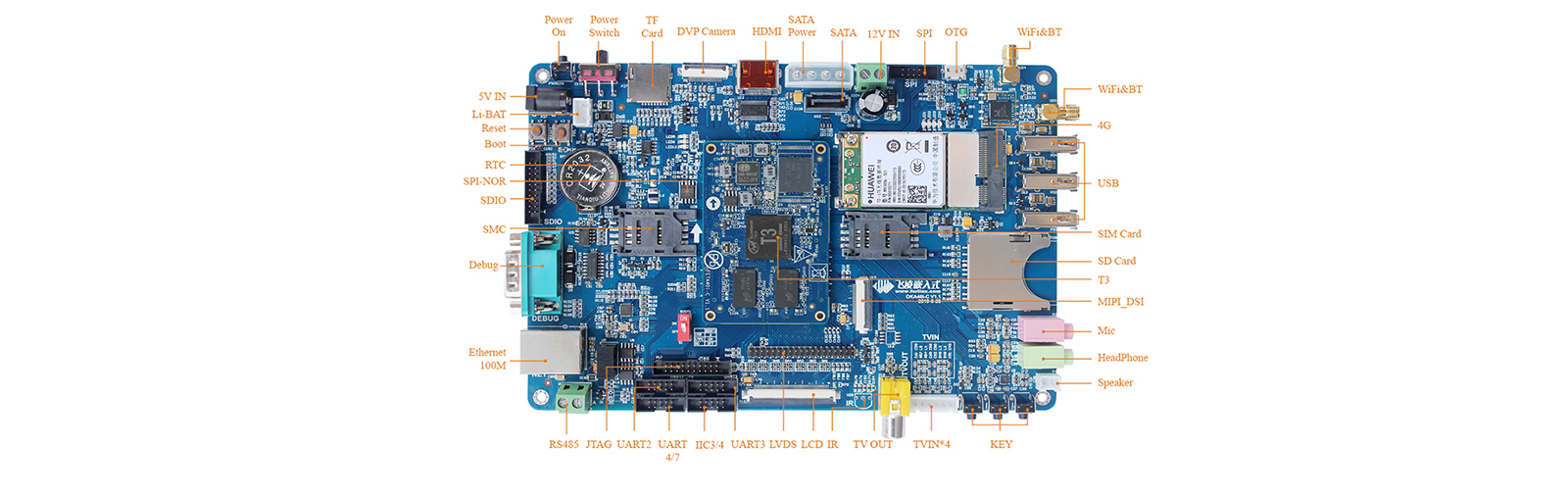

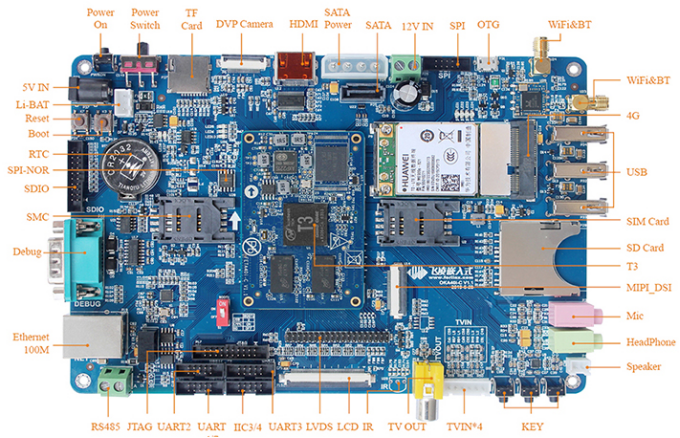

RT-Thread-T3


全志 T3 四核处理器,Cortex-A7架构,主频1.2GHz,集成MAli400MP2 GPU,内存1GB DDR3L,存储8GB eMMC,支持绝大部分当前流行的视频及图片格式解码,具有稳定可靠的工业级产品性能、低功耗、以及丰富的用户接口等优势,适用于车载电子、电力行业、医疗电子、工业控制 、物联网 、智能终端等领域。




技术指标


功能

数量

参数

LCD

≤2

最大RGB888 24位,最高支持1920x1080@60fps;

HDMI

1

HDMI 1.4,支持1080p@60fps;   HDCP 1.2 加密保护;

LVDS

1

2个8位数据通道,2个时钟通道,最大支持1920x1080@60fps

MIPI_DSI TBD

1

MIPI DSI V1.01&MIPI D-PHY V1.00,4个数据通道,最大支持1080p@60fps

TVOUT

4

4通道CVBS输出,支持NTSC和PAL制式

CAMERA

≤2

CSI0:1个8/16位并行接口(DVP),最大支持5-Megapixel,支持1080p@30fps  CSI1:1个8/16/24位并行接口(DVP),最大支持5-Megapixel,支持720p@30fps

TVIN

4

4通道CVBS输入,支持NTSC和PAL制式

SD/MMC/SDIO

≤4

最高支持 50MHZ的SD和SDIO卡的1 位或 4 位传输模式规范  SD/MMC/SDIO0 :4位数据总线(烧写用)  SD/MMC/SDIO1 :4位数据总线  SD/MMC/SDIO2 :8位数据总线(核心板eMMC占用)  SD/MMC/SDIO3 :4位数据总线

USB HOST

2

USB 2.0 (最高支持 480 Mbps)

USB OTG

1

USB 2.0 (最高支持 480 Mbps)

IIS/PCM

≤2

最高支持2个 I2S Audio;

AUDIO CODEC

1

1路差分PHONEOUT,1路立体声耳机输出 ,1*MIC,1*LINEIN

UART

≤8

每个最高支持 115200  UART0 :3线,debug口  UART1 :8线串口  UART2/UART3 :5线串口  UART4/UART5/UART6/UART7 :3线串口

SPI

≤4

全双工同步串行接口,最大时钟频率为100MHZ。它可配置为支持主 / 从模式,有2个片选来支持多个外设。

IIC

≤5

最大支持400Kbps

Ethernet

≤2

1路10/100Mbps自适应;  1路10/100/1000Mbps自适应

PWM

≤8

支持PWM output和capture input

JTAG

支持



KeyPad Port

支持

Up to 8*8;

KEYADC

≤2

6位,2通道,输入电压范围0-2V,用于模拟按键检测,转换速率最高可达250HZ

SMC TBD

≤2

支持ISO/IEC 7816-3:1997(E) 及EMV2000(4.0)标准

CIR

≤2



SATA

1

最大支持3.0Gbps
